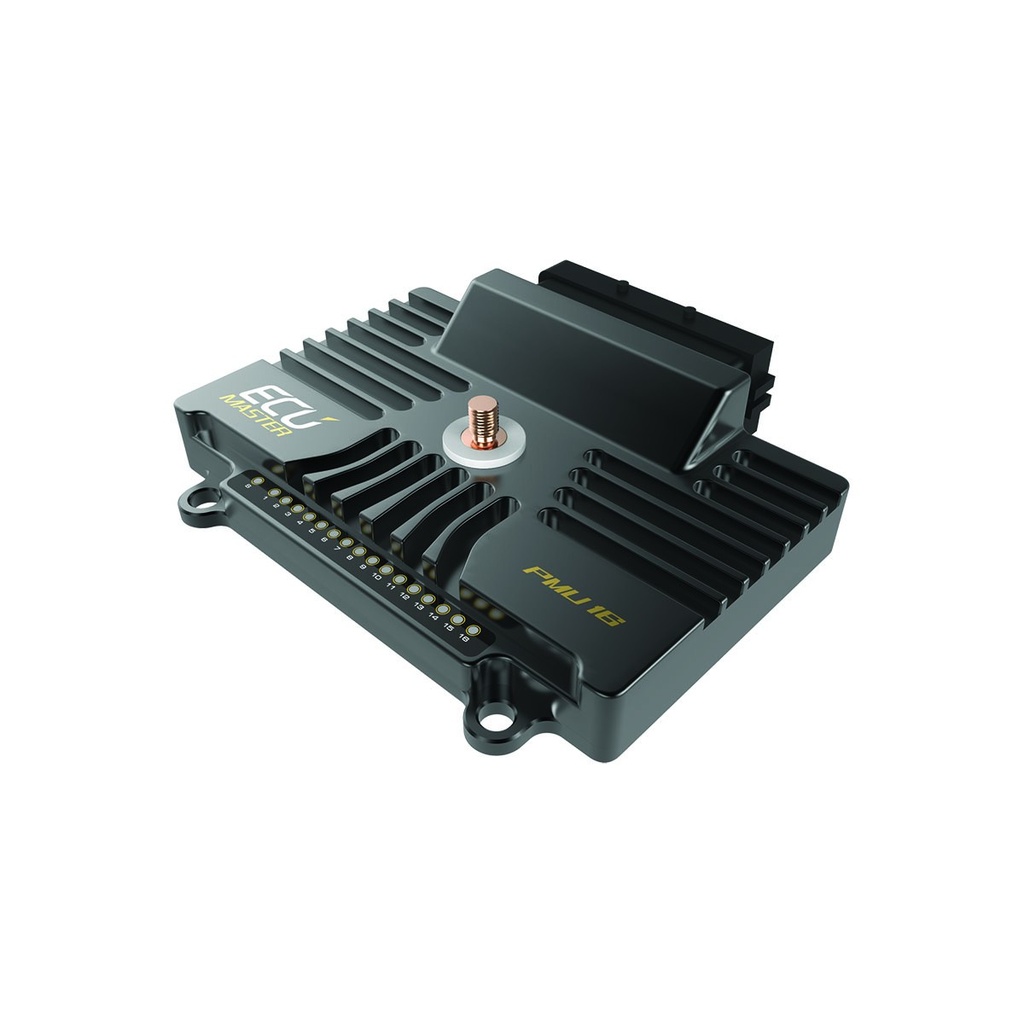

Deze PMU16-DL bevat een datalogger.
Met de PMU-16 power management unit zijn de ouderwetse relais en zekeringen verleden tijd. De PMU verzorgt de complete stroom verziening en is volledig programmeerbaar. Sturing van verlichting, brandstofpomp, ventilator, ruitenwisser, enz. is met de PMU veel eenvoudiger. Via analoge ingangen of Canbus kunnen uitgangen aangestuurd worden.
TECHNOLOGIE
De PMU16 is geassembleerd volgens IPC-S-815A-normen om productbetrouwbaarheid te garanderen. Het apparaat wordt vervaardigd op een geautomatiseerde assemblagelijn met optische inspectie en geautomatiseerd testen (inclusief inbranden). Het PCB-materiaal en -ontwerp, de speciale oppervlaktecoating en de IP65-behuizing zorgen voor betrouwbaarheid, zelfs in de meest veeleisende omgevingen. Zorgvuldig geselecteerde componenten zorgen voor een continue en betrouwbare werking over een zeer breed temperatuurbereik (AECQ-100 GRADE 1 (-40 tot 125˚C).
ALGEMENE SPECIFICATIES
Temperatuurbereik AECQ100 GRADE1 (-40 tot 125˚C) CPU 32 bits automotive, 90MIPS
Beveiliging tegen omgekeerde polariteit Ja, intern
Bedrijfsspanning 6-22V, immuniteit voor transiënten volgens ISO 7637
Behuizing IP 60, op maat gemaakt CNC gefreesd aluminium
Grootte (mm) en gewicht (g) 131x112x32,5, 345g
Connectoren 1 x 39 Automotive-connector, 1 x M6-bout voor batterijaansluiting
PC-communicatie CAN (PCAN, ECUMASTER USBCAN)
UITGANGEN
Hoge stroomuitgangen 10 x 25A(vervolg), 6 x 15A(vervolg) met overstroom- en oververhittingsbeveiliging. Uitgangen kunnen worden gekoppeld om de continue stroomcapaciteit te vergroten. Voor elke uitgang wordt stroom en spanning gemeten
Totale uitgangsstroom 150A continu
Uitgangsstroom regelstap 100mA
Uitgang ruitenwissers
Speciale uitgang met ruitenwisserremfunctie
Bewaakte 5V, 500mA uitgang voor het voeden van externe sensoren.
INGANGEN
Analoge inputs 16 inputs, 10 Bit resolutie, 0-5V (beschermd), met software selecteerbare 10K Ohm pullup en pulldowns
CAN-toetsenborden 2 x Ecumaster-toetsenborden (4, 8, 12 toetsen)
ANDER
Indicatie uitgangsstatus
16 tweekleurige LED's
Versnellingsmeter/gyroscoop
3D-versnellingsmeter met 3D-gyroscoop voor logging en crashdetectie
Realtime klok
Ja, supercondensator voor noodstroom (tot 3 dagen)
KAN BUS
CAN-interface 2 x CAN2B CAN-standaard 2.0B 125, 250, 500, 1000 kbps
Invoer-/uitvoerstroom
Door de gebruiker gedefinieerd met bitmaskering, tot 48 invoerberichten
LOGGEN
Loggeheugen: ALLEEN 256 Mbytes op PMU16DL-versie (dit is het enige verschil tussen de twee modellen).
Alle PMU16-gegevens kunnen via CAN worden verzonden en door een ander apparaat worden gelogd
LOGGING SNELHEID
Variabel, gedefinieerd per kanaal, tot 500Hz
FUNCTIES
Logische operatoren AND, OR, NOT, XOR, >, =, <=, !=, isTrue, isFalse, Toggle, Flash, Pulse
Aantal functies: 100
Aantal operaties: 250
Updatefrequentie: 500 Hz
Speciale functies: Ruitenwissers, knipperlichten
WAT ZIT ER IN DE DOOS?
PMU16-apparaat
39 Positie connector met klemmen
Borgmoer en plastic beschermkap voor M6 hoofdstroomaansluiting
Gelamineerde Pinout-kaart
AANBEVOLEN ACCESSOIRES
USB naar CAN-adapter (u kunt een Peak PCAN- of Kvaser CAN-kabel gebruiken, maar een van deze drie USB naar CAN-interfaces moet worden gebruikt om het apparaat te programmeren)
CAN-toetsenbord (mechanische schakelaars kunnen worden aangesloten op elk van de 16 analoge ingangen, maar CAN-toetsenborden voegen functionaliteit toe aan de PMU16)
