We zijn trots om de nieuwe ECUMASTER Racing Dash-familie van producten aan te kondigen. We hebben de ADU5 en ADU7 ontworpen in reactie op de vraag van de markt naar een kosteneffectief dash-display met logmogelijkheden. Ons specifieke doel was om een volledig aanpasbare, rijke functie, hoogwaardige oplossing te creëren voor competitieve coureurs. We hebben samengewerkt met professionele coureurs en race-ingenieurs en de ADU ontworpen om aan hun eisen te voldoen.
Bovenal is de ADU ontworpen om alle kritieke informatie gemakkelijk leesbaar weer te geven, samen met een uitgebreide strategie voor het weergeven van waarschuwingen.
Onze Advanced Display Units zijn beschikbaar in versies van 5" en 7". Beide versies hebben een hoogwaardig, goed zichtbaar, anti-reflecterend scherm, waardoor perfecte zichtbaarheid onder alle lichtomstandigheden wordt gegarandeerd. De ADU wordt geleverd met meerdere vooraf geconfigureerde pagina's die door de eindgebruiker kunnen worden aangepast om de benodigde gegevens weer te geven tijdens elke racefase (bijv. training, kwalificatie, race, probleemoplossing, enz.). Pagina's kunnen handmatig of automatisch worden gewijzigd (op basis van gedefinieerde voorwaarden). Elk kanaal dat op een pagina wordt weergegeven (meters, pictogrammen, tekst, enz.) kan eenvoudig in realtime worden aangepast met gebruiksvriendelijke software op basis van Windows. Ons uitgebreide overlay-systeem vergemakkelijkt een weergave van meerdere pagina's voor belangrijke gegevens (bijv. lage oliedruk, snelste ronde, enz.) onafhankelijk van de daadwerkelijke weergegeven pagina.
De ADU is ook uitgerust met 15 ultraheldere RGB-leds die kunnen worden gebruikt als een geavanceerde schakellamp die afhankelijk is van de versnelling en kan worden aangepast met door de gebruiker gedefinieerde logica (voor waarschuwingen, laag brandstofniveau, enz.). Door gebruik te maken van IR-beacons of een GPS-systeem verandert het display in een krachtige rondetimer met een voorspellende timingfunctie. Door de kwalificatiepagina te selecteren, schakelt u een "Kwalificatiemodus" in die gebruikmaakt van geavanceerde voorspellende rondetiming op basis van automatisch bijgewerkte "beste" referentieronden.
Gebruikersconfigureerbare timers kunnen worden aangepast voor extra functionaliteit (bijv. pitstop-timer, enz.). De ADU ondersteunt ook thermische camera's voor het monitoren van remblokken of bandentemperaturen (tot 16 punten per band). Communicatie met andere apparaten in de auto wordt geleverd via twee ingebouwde, onafhankelijke CAN-BUS-communicatiepoorten. CAN-sjablonen worden geleverd voor de meest populaire ECUs en zijn volledig configureerbaar, zodat u onze hardware kunt aansluiten op vrijwel elk motorsysteem voor het beheer.
Om ervoor te zorgen dat alle functies naadloos werken, is ons apparaat gebaseerd op een 32-bits automotive controller gekoppeld aan een state-of-the-art grafische processor. Deze combinatie biedt de perfecte werkomgeving voor elke ingenieur of coureur en garandeert anti-aliasing, hoogwaardige graphics met 50 frames per seconde. Voor verdere gegevensanalyse kunnen gegevenskanalen worden gelogd naar een USB-flashdrive met een frequentie tot 500Hz. Al deze "Must Have" functies en meer zijn ondergebracht in een robuuste, speciaal CNC-bewerkte, zwart geanodiseerde behuizing.

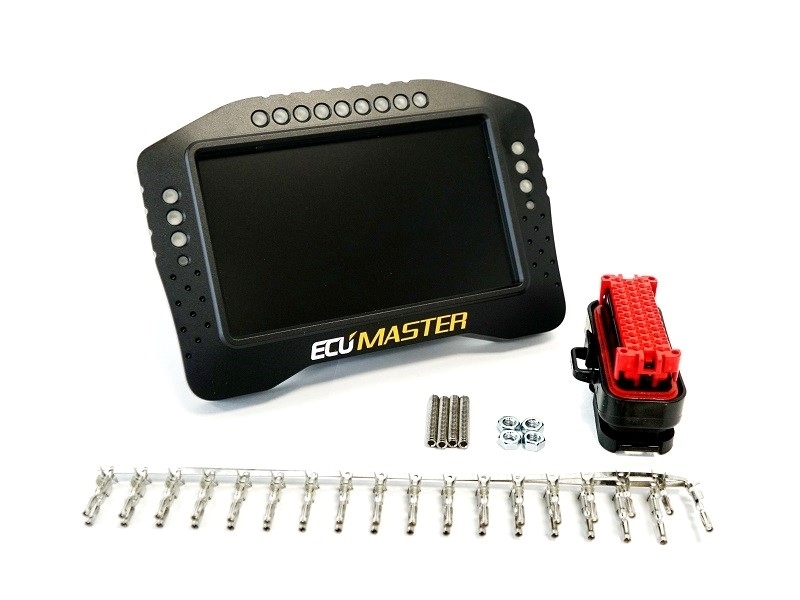

What is in the box
1x Ecumaster ADU - 5' REV.2
1x Set of mounting screws
1x Pinout description
1x Wariatnty card
1x Connector 776164-1
35x Terminal 770520-1
Gratis, eenvoudig te installeren firmware-upgrades verbeteren bovendien de systeemmogelijkheden (bijv. nieuwe strategieën, triggerpatronen, CAN-gegevensstromen).
Algemene specificaties:
Bedrijfsspanning: 6-22V, immuun voor transiënten volgens ISO 7637, met omgekeerde polariteitsbeveiliging
CPU: 32 bits, automotive, 90MIPS Temperatuurbereik: -30°C tot 80°C

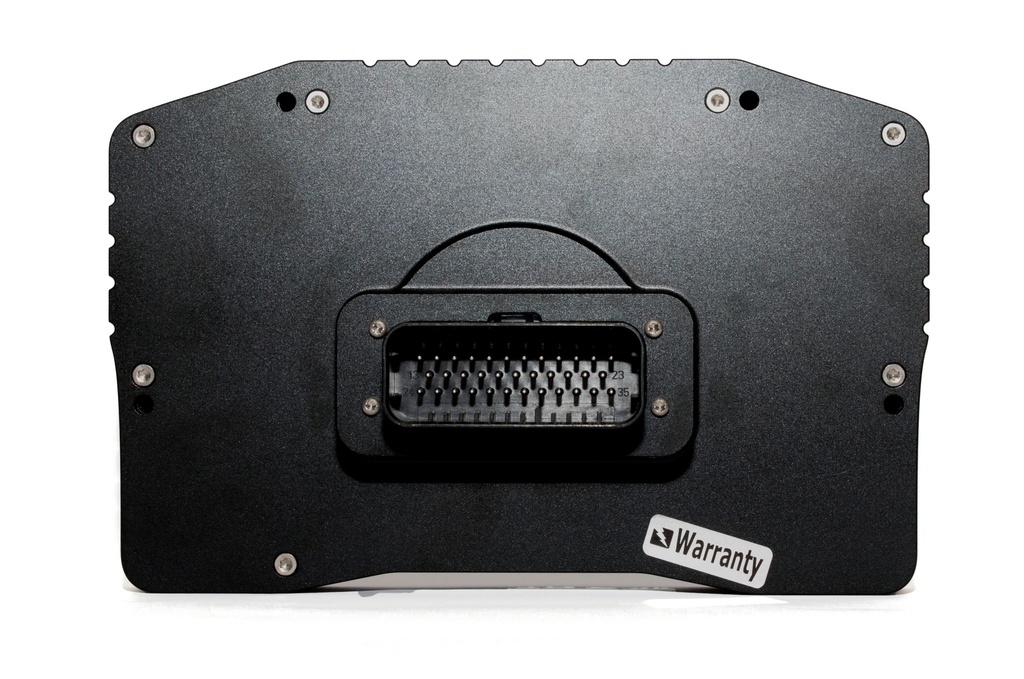

Behuizing: Geanodiseerd aluminium, CNC-bewerkt, IP61 Connector: Automotive 36-weg AMP-connector
5" display: Anti-glare TFT, 800x480, actief gebied 108x64,8 mm, lichtsterkte 600 cd/m2
7" display: Anti-glare TFT, 800x480, actief gebied 154,08x85,92 mm, lichtsterkte 500 cd/m2
Waarschuwingen: 15 x ultraheldere RGB-leds
Communicatie: CAN: 2 x CAN 2.0B (250, 500, 1000 kbps) onafhankelijk Serieel: RS232 (Rx, Tx)
USB: Ja, voor datalogging (dash-programmering moet worden uitgevoerd via CAN, met gebruik van een CAN-naar-USB-adapter, Peak Pcan of Kvaser-kabel)
Ingangen: Analoge ingangen: 8 analoge ingangen, 10 bits, 500Hz, software-selecteerbare pull-ups/pull-downs
Digitale ingangen: 8 ingangen met door de gebruiker gedefinieerde gevoeligheid Uitgangen: Algemeen doel 2 x beveiligde 3A lage zij-uitgangen
Andere:
Versnellingsmeter: 3-assige gyroscoop en 3-assige versnellingssensor
Lichtsensor: Ingebouwd voor automatische helderheid
Temperatuursensor: Ingebouwd om de interne temperatuur van het apparaat te volgen
Real-time klok: Ingebouwd met batterijback-up
Functies: Rondetimer: Rondetimer met geheugen, voorspellende timing, geactiveerd door een baken of GPS
Aanpassing: 48 beschikbare pagina's, door de gebruiker gedefinieerde inhoud, aangepaste afbeeldingen toegestaan
Functies: Wiskundige kanalen, logische functies
Overlays: Ja, door de gebruiker gedefinieerd
CAN-stream: Door de gebruiker gedefinieerd, tot 48 invoerberichten, vooraf gedefinieerde streams voor populaire ECUs
Loggen: Geheugen: USB-flashgeheugen Snelheid: Tot 500Hz per kanaal Real-time klok: Ja
Ondersteunde ECUs:
AEM
Ecumaster PMU
Emtron
Hondata Kpro
Life Racing
LINK ECU
Megasquirt 2 & 3
Pectel SQ-6
Syvecs
VI-PEC
OBD 2 over CAN ecus
Elke ECU die gegevens kan verzenden via CAN BUS
