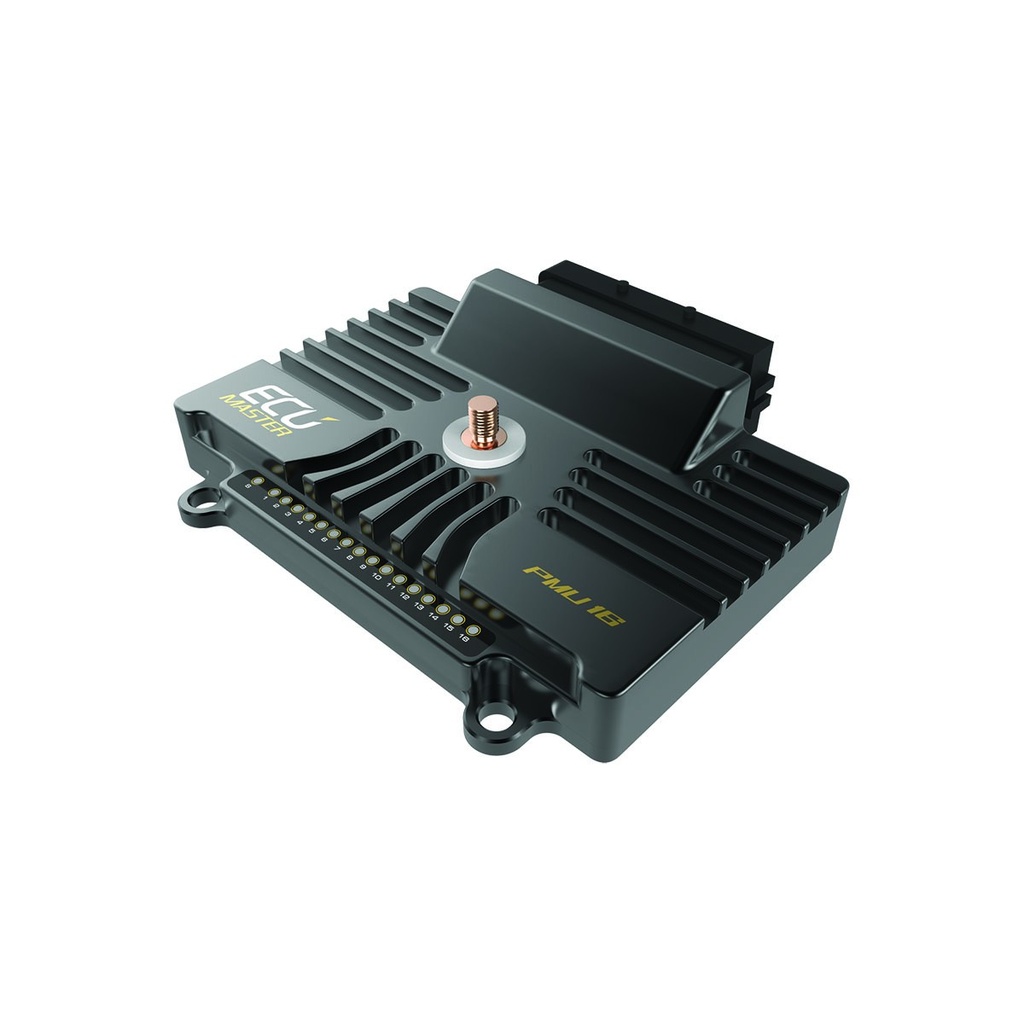

PMU-16
Wat kan de PMU
Een van de belangrijkste voordelen van de PMU is de continue stroomdetectie en zelfherstellende functionaliteit als de stroom het gedefinieerde niveau overschrijdt. Alle informatie over de uitgangsstatus, spanning en stroom kan worden geregistreerd en via de CAN-bus naar dashboarddisplays worden verzonden om bestuurders op de hoogte te stellen van mogelijke problemen. Een bijkomend voordeel van het PMU-systeem is de mogelijkheid om logica te definiëren voor het aansturen van uitgangen. Dit gebeurt met gegevens van analoge ingangskanalen of CAN-busgegevens, en voor elk kanaal kunnen wiskundige bewerkingen worden gedefinieerd.
USB naar CAN-adapter (u kunt een Peak PCAN- of Kvaser CAN-kabel gebruiken, maar een van deze drie USB naar CAN-interfaces moet worden gebruikt om het apparaat te programmeren)
GENERAL | |
| Temperature range | AECQ100 GRADE1 (-40 to +125˚C) |
| CPU | 32 bits automotive, 90MIPS |
| Operating voltage | 6-22V, immunity to transients according to ISO 7637 |
| Enclosure | IP 60, bespoke CNC machined aluminium |
| Size (mm) and weight(g) | 131x112x32.5, 370g |
| Connectors | 1 x 39 Automotive connector, 1 x M6 stud for battery connection |
| PC communication | CAN (ECUMASTER USBtoCAN, PEAK CAN, KVASER) |
OUTPUTS | |
| High current outputs | 10 x 25A(cont.), 6 x 15A(cont.) with overcurrent and overheating protection. Outputs may be paired to increase continuous current capability. Current and voltage is measured for each output |
| Total current output | 150A continuous |
| Output current control step | 100mA |
| Wipers output | Dedicated output with wiper braking feature |
| +5V | Monitored 5V, 500mA output for powering external sensors. |
INPUTS | |
| Analog inputs | 16 inputs, 10 bit resolution, 0-5V (protected), with software selectable 10K Ohm pullup and pulldowns |
| CAN Keypads | 2 x Ecumaster keypads (4, 6, 8, 12 keys) |
OTHER | |
| Output state indication | 16 bicolour LEDs |
| Accelerometer/Gyroscope | 3D accelerometer with 3D gyroscope for logging and crash detection |
| Real time clock | Yes, super capacitor for backup power (up to 3 days) |
CAN BUS | |
| CAN interface | 2 x CAN2.0 A/B |
| CAN standard | CAN2.0 A/B – 125, 250, 500, 1000 kbps |
| Input/output stream | User defined with bit masking, up to 100 input messages |
LOGGING* | |
| Logging memory | 256 Mbytes |
| Logging speed | Variable, defined per channel, up to 500Hz |
| *Only in PMU-16 DL version. | |
FUNCTIONS | |
| Logical operations | AND, OR, NOT, XOR, >, <, =, >=, <=, !=, isTrue, isFalse, Toggle, Flash, Pulse |
| Number of functions | 100 |
| Number of operations | 250 |
| Update frequency | 500Hz |
| Special functions | Wipers, Indicators |
wat zit in de doos?
1x Ecumaster PMU-16
1x Connector SICMA 39pin
1x Warianty card
1x Pinout description
1x Screw cover M6
4x Terminal 211CC3S3120
12x Terminal 211CC3S2120
27x Terminal 211CC2S2160P
Download Files
PMUs comparison table
PMU software package 92.0.2 (2023/09/27)
PMU software change log
PMU User Manual 92.0 (2023/09/27)
PMU-16 Pinout 1.1 (2023/10/06)
PMU-16 3D model
Drawings – PMU-16
TECHNOTE: Configuring CAN BUS communication between EMU BLACK or EMU CAN and PMU16
TECHNOTE: Improved Power Control Model for PMU16
