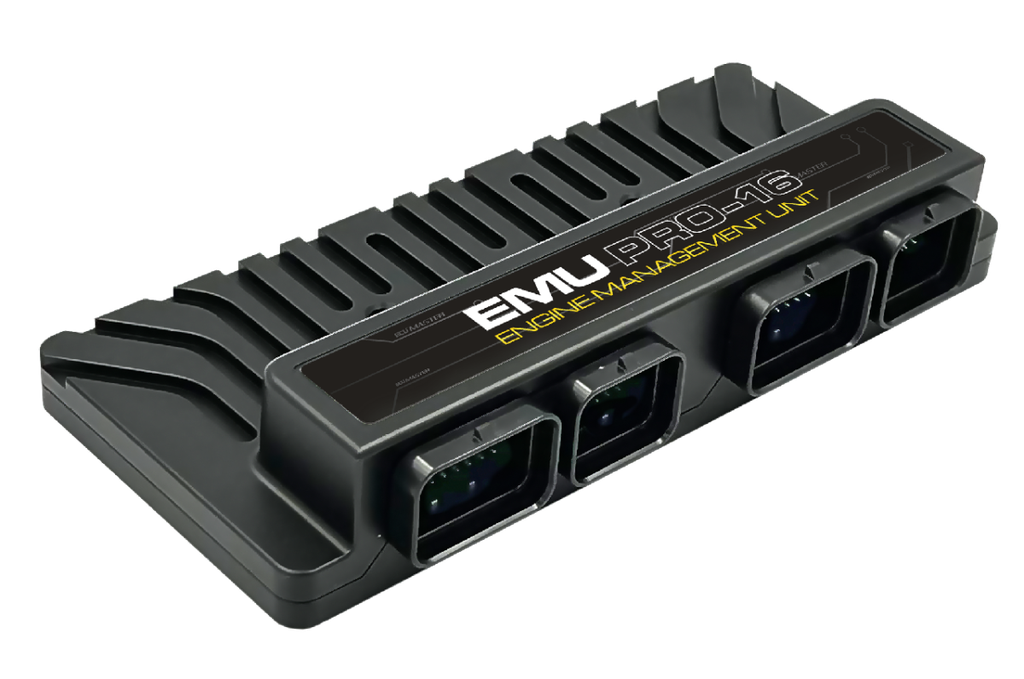

EMU PRO 16
Das EMU PRO ist ein eigenständiges Motormanagementsystem, das sich direkt an den professionellen Motorsport richtet und mit einem umfassenden Funktionsumfang und umfangreichen Tuning-Möglichkeiten ausgestattet ist. Es bietet eine präzise Antriebsstrangsteuerung gepaart mit der ultimativen Flexibilität, um die Motorkalibrierungen für die anspruchsvollsten Projekte anzupassen. EMU PRO ist in zwei Versionen erhältlich: EMU PRO 16 für Anwendungen mit einer hohen Anzahl von Ein-/Ausgängen und EMU PRO 8 für kleinere (bis zu 8 Zylinder) Motoren.
HAUPTMERKMALE
Fortschrittliches Betankungsmodell mit Kurz- und Langzeittrimmung im geschlossenen Regelkreis
Algorithmen in Kombination mit dem Kraftstofffilmmodell sorgen für eine außergewöhnliche Genauigkeit der Einspritzdüsen
Kontrolle.
Die Software wurde entwickelt, um dem Benutzer eine beispiellose Flexibilität bei der Konfiguration zu bieten
Strategien. Der Benutzer kann die Größe aller Tabellen in der Software und die verwendeten Kanäle auf jeder Tabellenachse anpassen. Bins-Werte auf der X- und Y-Achse können sein
geändert, was die Genauigkeit der Tabellenanzeige in nichtlinearen Teilen erhöht
des beschriebenen Modells.
Flexibles System mit benutzerdefinierten Funktionen, Nummern, CAN-Eingängen und CAN-Exporten,
bekannt aus Power Management Unit (PMU) und Advanced Display Unit
(ADU).
Eigenständiges sequentielles Getriebe/Advanced-Strategie mit Paddelschaltung, bis zu 4
Closed-Loop-Stufen, PWM-Solenoidsteuerung.
Anzahl der Ausgänge und Eingänge für die anspruchsvollsten Anwendungen.
Motortypunterstützung – Viertakt, Zweitakt, Rotation; bis zu 12 Zylinder.
Sauerstoffsensor – 2 x interner LSU 4.9-Controller, bis zu 4 Sensoren werden unterstützt.
2 x DBW volle Unterstützung mit automatischer Kalibrierung.
Benutzerdefinierte Tabellengrößen bis zu 32×32.
Bis zu 4 VVT-Unterstützung, automatische Kalibrierung.
2 x CAN 2.0A/B, 1 x LIN-Bus.
2 x Klopfsensoren.
Protokollierung auf externem USB-Speicher.
Bis zu 500 Hz Datenprotokollierung.
8 [4] x EGT-Eingänge (oder hochpräzise analoge Eingänge).
Insgesamt 46[31] Ausgänge und 30[24] Eingänge.
Benutzerdefinierte Benutzerfunktionen, Zahlen, Tabellen und Ausgaben.
Wasserfestes IP 65-Gehäuse, maßgefertigtes CNC-gefrästes Aluminium.
Online-Parameteranalyse, die im Diagrammprotokoll angezeigt wird.
*Features der Version 8 sind in eckigen Klammern aufgeführt
De EMU PRO is een vrij programmeerbaar motormanagementsysteem dat is gericht op de professionele motorsport met een uitgebreide functies en instel mogelijkheden. Het biedt nauwkeurige controle van de aandrijflijn in combinatie met de ultieme flexibiliteit om de motorkalibraties aan te passen voor de meest veeleisende projecten. EMU PRO is er in twee versies: EMU PRO 16 gericht op toepassingen met een groot aantal inputs/outputs en EMU PRO 8 voor kleinere motoren.
Geschikt tot 12 cilinders of 6 rotor motoren.
Geavanceerd brandstofmodel inclusief korte- en langetermijntrim met closed loop mogelijkheid.
Onsteking outputs geschikt voor zowel active als passive bobines.
2 DBW gaskleppen
4 verstelbare nokkenassen
2 ingebouwde wideband lambda controllers
2 knock sensor inputs
Software is ontworpen om de gebruiker ongekende flexibiliteit te bieden bij het configureren van strategieën. De gebruiker kan de grootte van alle tabellen in de software aanpassen en elke tabel-as kan geconfigureerd worden,
Flexibel systeem met aangepaste functies, nummers, CAN-ingangen en CAN-exports,
bekend van Power Management Unit (PMU) en Advanced Display Unit
(ADU).
Stand-alone sequentiële versnellingsbak/paddle-shift geavanceerde strategie, tot 4
trappen met gesloten lus, regeling van PWM-solenoïdes.
10x Digital inputs
16x Analog inputs
8x Precision inputs
2x Knock sensor inputs
2x Wideband Lambda sensor Controller (Bosch LSU 4.9)\
12x Ignition outputs (10 pasive or 12 active)
16x Peak and Hold injector outputs for low impedance injectors (can be used as aux output)
16x Auxiliary outputs with on/off, OWM or current controle
4x Full H-bridges (can be used as aux output)
2x CAN 2.0A/B including OBD-II
1x LIN-bus.
1x USB output for datalogging
De EMU PRO is voorzien van het meest flexibele systeem op de markt met betrekking tot CANbus.
CAN data ontvangen en verzenden was nog nooit zo eenvoudig en veelzijdig.
Door de import en export functie is het eenvoudig CAN pakketten te installeren. De EMU PRO ondersteund vele andere merken apparatuur.
Communicatie met de PC software verloopt via CAN bus, hier is een CAN to USB module voor nodig.
Voor de laatste software versie en tekeningen ga naar: https://www.ecumaster.com/products/emu-pro/
What is in the box
1x Ecumaster EMU PRO-16.
1x Warianty card.
1x Pinout description.
1x Connector 4 pin: 4-1437290-1
1x Connector 26 pin: 1473416-1
1x Connector 34 pin: 4-1437290-0
1x Connector 26 pin: 3-437290-7
24x Terminal 3-1447221-3
34x Terminal 3-1447221-4
62x Terminal 3-1447221-5
